【常衡机电】SMT产线方案如何配置应该注意哪些关键因素？

一、产线配置流程图

二、客户需求及设计产线说明

1、 元器件类型了解：根据元件大小（是否有01005、0201、BGA与芯片等高精密元器件）选择合适的印刷机、贴片机以及对应的检查设备；

2、 PCB尺寸了解：是评估上板机、下板机、印刷机、贴片机、接驳台、回流焊及对应设备检查设备的关键因素之一；

3、 生产场地：是配置SMT产线设计主要依托。

4、 运输场地了解：涉及到设备运进生产场所必要通道，事先需与客户做详细了解与沟通；

5、 产能分析：通常情况下，贴片机在做泛用机使用时，产能是最优速度的40%-70%区间，如若需要较准确的产能，需客户提供对应的文件做模拟测试；

6、 客户的预算范围：决定了产线等级程度，需有根据客户预算进行策划的能力。

三、产线方案范例

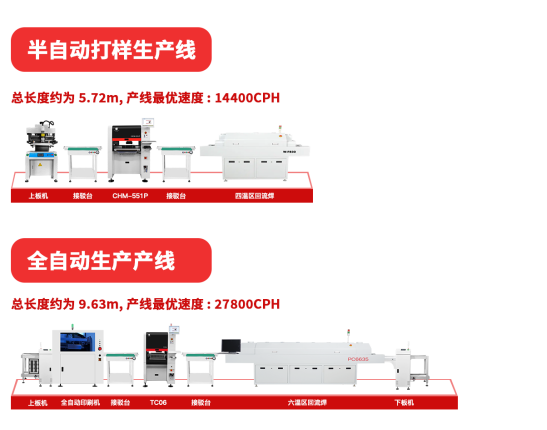

        1、打样/研发方案：半自动型与全自动型

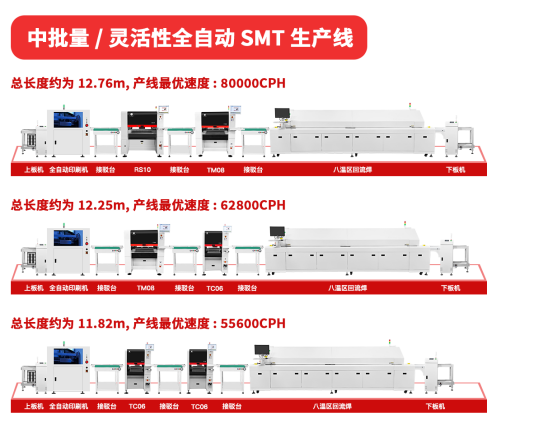

2、中批量/灵活性全自动SMT生产线

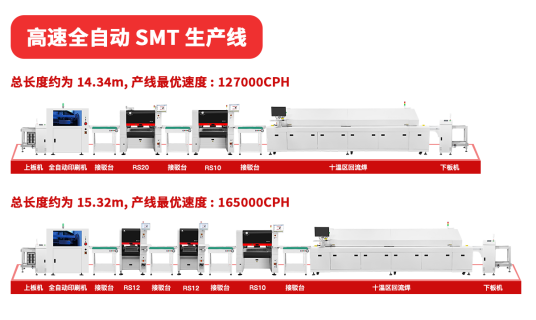

3、高速全自动SMT生产线

以上需要其它检查设备按需求进行增设。
